給大家引薦一個用于鋼結構規劃的資料。盡管不是大師的創作，卻不遜于大師的文章。大師的作品關于具有必定水平的人是很有用處的，而關于初學者卻過于高深莫測。該資料特別適宜剛從事鋼結構規劃的人員。

　　一、鋼結構適用規模及選型

　　1.鋼結構適用的規模

　　鋼結構一般用于高層、大跨度、體型雜亂、荷載或吊車起重量大、有較大振蕩、高溫車間、密封性要求高、要求能活動或經常裝拆的結構。直觀的說：超高層修建、體育館、歌劇院、大橋、電視塔、工業廠房和暫時修建等。這是和鋼結構本身的特色相一致的。

　　2.鋼結構的選型

　　在鋼結構規劃的整個過程中，都應該被著重的是"概念規劃"，它在結構選型與安置階段尤其重要。對一些難以作出準確理性剖析或標準未規則的問題，可根據從全體結構系統與分系統之間的力學聯系、損壞機理、震害、實驗現象和工程經歷所取得的規劃思維，從大局的角度來確認操控結構的安置及細部辦法。運用概念規劃能夠在前期迅速、進行構思、比較與挑選。所得結構計劃往往易于手算、概念明晰、定性正確，并可防止結構剖析階段不必要的繁瑣運算。一起，它也是判別核算機內力剖析輸出數據牢靠與否的首要根據。

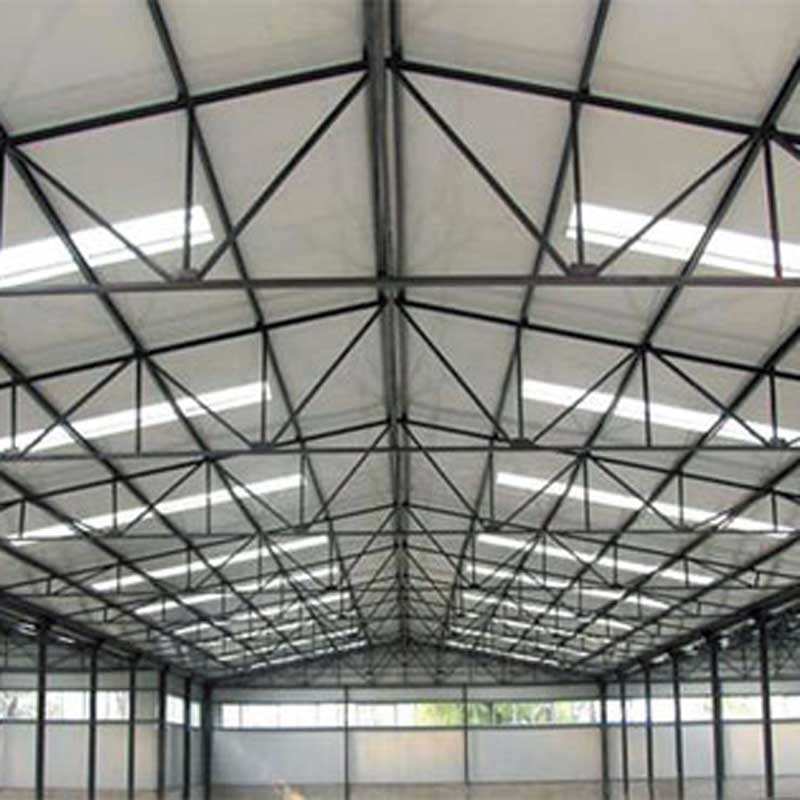

　　鋼結構一般有結構、平面 （木行）架、網架 （殼）、索膜、輕鋼、塔桅等結構型式。其理論與技術大都老練。亦有部分難題沒有處理，或沒有簡略實用的規劃辦法，比方網殼的安穩等。

　　結構選型時，應考慮它們不同的特色。在輕鋼工業廠房中，當有較大懸掛荷載或移動荷載，就可考慮放棄門式剛架而選用網架。基本雪壓大的區域，屋面曲線應有利于積雪滑落（切線 50 度內需考慮雪載），如選用三心圓網殼?？傃┹d開釋近一半。降雨量大的區域相似考慮。修建答應時，在結構中安置支撐會比簡略的節點剛接的結構有更好的經濟性。而屋面覆蓋跨度較大的修建中，可挑選構件受拉為主的懸索或索膜結構系統。高層鋼結構規劃中，常選用鋼混凝土組合結構，在地震烈度高或很不規則的高層中，不應單純?yōu)榱私?jīng)濟去挑選晦氣抗震的筒加外框的方式。宜挑選周邊巨型 SRC 柱，支撐結構的結構系統。我國半數以上的此類高層為前者。對抗震晦氣。

　　結構的安置要根據系統特征，荷載散布狀況及性質等綜合考慮。一般的說要?jiǎng)偠染鶆?。力學模型明晰。盡可能限制大荷載或移動荷載的影響規模，使其以直接的線路傳遞到根底。柱間抗側支撐的散布應均勻。其形心要盡量靠近側向力 （風震）的效果線。不然應考慮結構的扭轉。結構的抗側應有多道防線。比方有支撐結構結構，柱子至少應能獨自承受 1/4 的總水平力。

　　結構結構的樓層平面次梁的安置，有時能夠調整其荷載傳遞方向以滿意不同的要求。一般為了減小截面沿短向安置次梁，可是這會使主梁截面加大，減少了樓層凈高，頂層邊柱也有時會吃不消，此刻把次梁支撐在較短的主梁上能夠獻身次梁保住主梁和柱子。

　　3.鋼結構構件的截面選取

　　結構安置結束后，需對構件截面作初步估算。首要是梁柱和支撐等的斷面形狀與尺度的假定。

　　鋼梁可挑選槽鋼、軋制或焊接 H 型鋼截面等。根據荷載與支座狀況，其截面高度一般在跨度的 1/20~1/50 之間挑選。翼緣寬度根據梁間側向支撐的間距按 l/b 限值確認時，可逃避鋼梁的全體安穩的雜亂核算，這種辦法很受歡迎。確認了截面高度和翼緣寬度后，其板件厚度可按標準中部分安穩的結構規則預估。

　　柱截面按長細比預估。一般 50<λ<150，簡略挑選值在 100 附近。根據軸心受壓、雙向受彎或單向受彎的不同，可挑選鋼管或 H 型鋼截面等。

　　初學者需留意，對應不同的結構，標準中對截面的結構要求有很大的不同。如鋼結構所有的組成構件的板件的部分安穩問題。在鋼結構標準和輕鋼標準中的限值有很大的區別。

　　除此之外，構件截面方式的挑選沒有固定的要求，結構工程師應該根據構件的受力狀況，合理的挑選經濟漂亮的截面。

　　二、鋼結構規劃簡略步驟和規劃思路

　　1.規劃核算的手段

　　目前鋼結構實踐規劃中，結構剖析一般為線彈性剖析，條件答應時考慮 P- Δ，p- δ。

　　新近的一些有限元軟件能夠部分考慮幾許非線性及鋼材的彈塑功用。這為更準確的剖析結構供給了條件。并不是一切的結構都需要運用軟件：典型結構可查力學手冊之類的工具書直接取得內力和變形。簡略結構經過手算進行剖析。雜亂結構才需要建模運轉程序并做詳細的結構剖析。

　　2.核算結果的斷定

　　要正確運用結構軟件，還應對其輸出結果的做"工程斷定".比方，評價各向周期、總剪力、變形特征等。根據"工程斷定"挑選修改模型從頭剖析，還是批改核算結果。

　　不同的軟件會有不同的適用條件。初學者應充沛明了。此外，工程規劃中的核算和準確的力學核算本身常有必定間隔，為了取得實用的規劃辦法，有時會用差錯較大的假定，但對這種差錯，會經過"適用條件、概念及結構"的方式來確保結構的安全。鋼結構規劃中，"適用條件、概念及結構"是比定量核算更重要的內容。

　　工程師們不應該過火信任與依賴結構軟件。美國一位學者曾警告說：“誤用核算機造成結構損壞而引起災禍僅僅一個時間的問題?！?/p>

　　重視概念規劃和工程斷定是防止這種工程災禍的辦法。

　　3.判別結構是否適宜用鋼結構

　　鋼結構一般用于高層修建、大跨度、體型雜亂、荷載或吊車起重量大、有較大振蕩、高溫車間、密封性要求高、要求能活動或經常裝拆的結構。直觀的說：超高層公共修建、大跨度的公共修建、橋梁、電視塔、倉棚、工業廠房和暫時修建等。這是和鋼結構本身的特色相一致的。

　　4.結構選型與結構安置

　　在鋼結構規劃的整個過程中都應該被著重的是"概念規劃"，它在結構選型與安置階段尤其重要。對一些難以作出準確理性剖析或標準未規則的問題，可根據從全體結構系統與分系統之間的力學聯系、損壞機理、震害、實驗現象和工程經歷所取得的規劃思維，從大局的角度來確認操控結構的安置及細部辦法。運用概念規劃能夠在前期迅速、進行構思、比較與挑選。所得結構計劃往往易于手算、概念明晰、定性正確，并可防止結構剖析階段不必要的繁瑣運算。一起，它也是判別核算機內力剖析輸出數據牢靠與否的首要根據。

　　鋼結構一般有結構、平面 （木行）架、網架 （殼）、索膜、輕鋼、塔桅等結構型式。

　　其理論與技術大都老練。亦有部分難題沒有處理，或沒有簡略實用的規劃辦法，比方網殼的安穩等。

　　結構結構的樓層平面次梁的安置，有時能夠調整其荷載傳遞方向以滿意不同的要求。一般為了減小截面沿短向安置次梁，可是這會使主梁截面加大，減少了樓層凈高，頂層邊柱也有時會吃不消，此刻把次梁支撐在較短的主梁上能夠獻身次梁保住主梁和柱子。

　　5. 節點規劃

　　銜接節點的規劃是鋼結構規劃中重要的內容之一。在結構剖析前，就應該對節點的方式有充沛思考與確認。常常出現的一種狀況是，規劃的節點與結構剖析模型中運用的方式不一致，這有必要防止。按傳力特性不同，節點分剛接，鉸接和半剛接。初學者宜挑選能夠簡略定量剖析的前兩者。

　　銜接的不同對結構影響甚大。比方，有的剛接節點盡管承受彎矩沒有問題，但會產生較大轉動，不符合結構剖析中的假定。會導致實踐工程變形大于核算數據等的晦氣結果。

　　銜接節點有等強規劃和實踐受力規劃兩種常用的辦法，初學者可偏安全選用前者。鋼結構規劃手冊中一般有焊縫及螺栓銜接的表格等供規劃者查用，比較便利。也能夠運用結構軟件的后處理部分來自動完結。

　　詳細規劃首要包含以下內容：

　　5.1 焊接：對焊接焊縫的尺度及方式等，標準有強制規則，應嚴格遵守。焊條的選用應和被銜接金屬原料習慣。E43 對應 Q235，E50 對應 Q345. Q235 與 Q345 銜接時，應該挑選低強度的 E43，而不是 E50.

　　焊接規劃中不得任意加大焊縫。焊縫的重心應盡量與被銜接構件重心接近。其他詳細內容可查標準關于焊縫結構方面的規則。

　　5.2 栓接：

　　鉚接方式，在修建工程中，現已很少選用。

　　一般螺栓抗剪功用差，可在次要結構部位運用。

　　高強螺栓，運用日益廣泛。常用 8.8s 和 10.9s 兩個強度等級。根據受力特色分承壓型和沖突型。兩者核算辦法不同。高強螺栓小標準 M12.常用 M16~M30.超大標準的螺栓功用不安穩，規劃中應慎重運用。

　　自攻螺絲用于板材與薄壁型鋼間的次要銜接。國外在低層墻板式住宅中，也常用于主結構的銜接。

　　5.3 銜接板：可簡略取其厚度為梁腹板厚度加 4mm.然后驗算凈截面抗剪等。

　　5.4 梁腹板：應驗算栓孔處腹板的凈截面抗剪。承壓型高強螺栓銜接還需驗算孔壁部分承壓。

　　5.5 節點規劃有必要考慮裝置螺栓、現場焊接等的施工空間及構件吊裝順序等。構件運到現場無法裝置是初學者長犯的錯誤。此外，還應盡可能使工人能便利的進行現場定位與暫時固定。

　　5.6 節點規劃還應考慮制作廠的工藝水平。比方鋼管銜接節點的相貫線的切斷需要數控機床等設備才能完結。

　　6.構件規劃

　　構件的規劃首先是資料的挑選。比較常用的是Q235 （類似 A3）和 Q345 （類似 16Mn）。一般主結構運用單一鋼種以便于工程辦理。經濟考慮，也能夠挑選不同強度鋼材的組合截面。當強度起操控效果時，可挑選 Q345；安穩操控時，宜運用 Q235.

　　構件規劃中，現行標準運用的是彈塑性的辦法來驗算截面。這和結構內力核算的彈性辦法并不匹配。

　　當前的結構軟件，都供給截面驗算的后處理功用。因?yàn)槌绦蚣夹g(shù)的進步，一些軟件能夠?qū)Ⅱ?yàn)算時不經過的構件，從給定的截面庫里挑選加大一級。并自動從頭剖析驗算，直至經過，如 sap2000 等。這是常說的截面優化規劃功用之一。它減少了結構師的很多工作量。

　　可是，初學鋼至少應留意兩點：

　　6.1 軟件在做構件 （首要是柱）的截面驗算時，核算長度系數的取定有時會不符合標準的規則。目前一切的程序都不能處理這個問題。所以，尤其關于節點銜接狀況雜亂或變截面的構件，結構師應該逐一查看。

　　6.2 當上面預估的截面不滿意時，加大截面應該分兩種狀況區別對待。

　?。?）強度不滿意，一般加大組成截面的板件厚度，其間，抗彎不滿意加大翼緣厚度，抗剪不滿意加大腹板厚度。

　?。?）變形超限，一般不應加大板件厚度，而應考慮加大截面的高度，不然，會很不經濟。

　　運用軟件的前述自動加大截面的優化規劃功用，很難考慮上述強度與剛度的區別，實踐上，常常并不適宜。

　　7.圖紙編制

　　鋼結構規劃出圖分規劃圖和施工詳圖兩階段，規劃圖為規劃單位供給，首要是原理圖和桿件示意圖。施工詳圖一般由鋼結構制作公司，根據規劃圖來進行詳細的深化規劃內容?，F(xiàn)在的深化規劃程序和先進，能夠一起完結一切桿件的加工、制作等內容。有時也會由規劃單位代為編制。因?yàn)榻赇摻Y(jié)構項目增多和規劃院鋼結構工程師缺少的對立，有規劃能力的鋼結構公司參加規劃圖編制的狀況也很普遍。

　　7.1 規劃圖：是供給制作廠編制施工詳圖的根據。內容應完好但不冗余。在規劃圖中，關于規劃根據、荷載資料 （包含地震效果）、技術數據、資料選用及原料要求、規劃要求 （包含制作和裝置、焊縫質量檢驗的等級、涂裝及運送等）、結構安置、構件截面選用以及結構的首要節點結構等均應表明清楚，以利于施工詳圖的順暢編制，并能正確表現規劃的意圖。首要資料應列表表明。

　　7.2 施工詳圖：又稱加工圖或放樣圖等。深度須能滿意車間直接制作加工。相同的另構件單元須獨自制作表達，并應附有翔實的資料表。

　　規劃圖及施工詳圖的內容表達辦法及出圖深度的操控，目前比較紊亂，各個規劃單位之間及其與鋼結構公司之間不盡相同。初學者可參閱他人的優異規劃并參閱相關的工具書，并根據標準規則編制。
